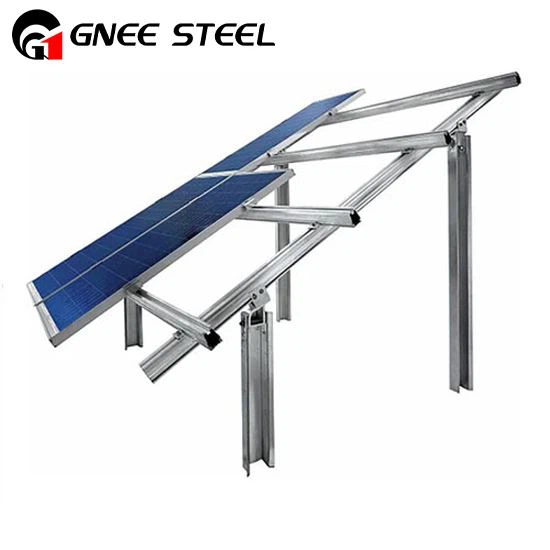

סוגריים פוטו-וולטאיים, הנקראים גם סוגריים פוטו-וולטאיים סולאריים, מתייחסים לסוגריים פונקציונליים מיוחדים המשמשים להתקנה, תמיכה ותיקון מודולים פוטו-וולטאיים במערכות ייצור חשמל פוטו-וולטאיות. על ידי שילוב של תנאי הטופוגרפיה, האקלים והמשאבים הסולאריים של אתר הפרויקט, המעצב משתמש בסוגריים פוטו-וולטאיים כדי לתקן את המודולים הפוטו-וולטאיים בכיוון, סידור ומרווח מסוים, כך שכל תחנת הכוח הפוטו-וולטאית תוכל להשיג תפוקת הספק מקסימלית.
במעלה הזרם של תעשיית התושבת הפוטו-וולטאית היא בעיקר חומרי מתכת כגון פלדה, וחומרי גלם אחרים כוללים גלוון, מכונות ורכיבים אלקטרוניים. האמצע הוא ייצור של סוגריים פוטו-וולטאיים. מכיוון שסוגריים פוטו-וולטאיים הם מוצרי ייצור לא מתוקננים, יש בדרך כלל שלושה מצבים באמצע הזרם: תכנון מו"פ + ייצור; עיצוב מו"פ + ייצור במיקור חוץ; וייצור OEM. מטה הענף כולל בעיקר פיתוח והקמת תחנות כוח פוטו-וולטאיות, וכן צרכי תפעול ותחזוקה לאחר מכן.
תהליך הגלוון בחום הוא פתרון יציב ואמין יחסית לטיפול במשטח פלדה לעמידה בפני קורוזיה סביבתית. זהו גם חומר נפוץ ונפוץ למניעת קורוזיה עבור סוגריים פוטו-וולטאיים סולאריים. העובי של מסורתיסוגריים מגולוונים חמיםהוא בדרך כלל גדול מ-2 מ"מ. עבור אזורים עם רוחות חזקות, העובי יכול להגיע ל-2.5 מ"מ.
תושבות הרכבה PV סולארי
| מבנה גשש | בקר מעקב | ||
| דֶגֶם | SAST | סוג בקר | MCU (32 סיביות) |
| סוג פאנל סולארי | 1650*992*35 מ"מ (78 תאים) | אלגוריתם בקרה |
אלגוריתם אסטרונומי חיישן מיקום בקרת לולאה סגורה |
| מספר פאנלים סולאריים | 60 יח' | נוהל | RS485 |
| סידור פאנלים סולאריים | סידור אנכי | הגנת רוח | יש |
| פינוי קרקע | 400 מ"מ | מצב החזרת לילה | יש |
| אזור רשת | ≈100~200 m2 | אלגוריתם מעקב לאחור | יש |
| משקל המערכת | ≈ 1300 ק"ג/סט | רמת הגנה | IP65 |
| מהירות עבודה בטוחה | 17 m/s | סוג תקשורת רשת |
רשת מקומית: Bluetooth רשת מרוחקת: אופציונלי -WIFI -4G |
|
הישרדות מהירות הרוח |
37m/s (ניתן להתאים אישית את מהירות הרוח,<60m/s) |
מיקום ותזמון אוטומטיים | ג'י.פי. אס |
| עומס שלג | {{0}}.2~0.8KN/m2 | גשם כבד ניקוי עצמי | אופציונאלי |
| חומר סוגר | פלדה מגולוונת בחום | מצב הרחקת שלג | אופציונאלי |
| חומר עיקרי | Q235B / Q355B | הגנה על מצב סיבוב |
הגנת חיישנים + הגנת תוכנה |
| עובי מגלוון | >85 ממ | מכשיר כונן |
(X) 1*הנעה סלווינג + (Y) 1*כונן לינארי |
| חומר אטב |
A2-70 304 נירוסטה |
דיוק מעקב | פחות או שווה ל-±2 מעלות |
| חיים עיצוב מכני (Y) | >25 | ספק כוח מערכת | AC 100V~240V (אופציונלי סוללת ליתיום מתח חירום) |
| טופס קרן |
קרן בטון (בסיס מבנה פלדה מותאם אישית) |
טמפרטורת עבודה | רגיל -30ºC~+70ºC ניתן להתאמה אישית -50ºC~+85ºC |
| אזימוט מעקב טווח X ציר |
תואר -45 ~+45 תואר |
מתח מערכת | DC24 |
| אזימוט מעקב טווח Y ציר |
-60 מעלות ~60 מעלות (זווית ניתנת להתאמה אישית) |
כוח כונן (W) | 90~180W |
כפי שהשם מרמז, התושבת הפוטו-וולטאית מפלדה עמידה בפני מזג אוויר עשויה מפלדה עמידה בפני מזג אוויר באמצעות מחקר ופיתוח. יש לו תכונות מכניות של פלדה איכותית ועמידות הקורוזיה האטמוספרית שלו היא פי 2 עד 8 מפלדת פחמן. ככל שמשתמשים בו זמן רב יותר, כך עמידות בפני קורוזיה יוצאת מן הכלל. השימוש בפלדת בליה לתושבת פוטו-וולטאית לא רק מבטל את הצורך בגלוון, מקצר את תקופת הבנייה ומפחית עלויות, אלא גם מונע זיהום סביבתי הנגרם מגלוון בחום. מכיוון שמשטח הפלדה הבלייה הוא שכבה צפופה של חלודה שנוצרת בעיבוד, המראה הוא בצבע חלודה. זוהי שיטה של 'עצירת חלודה עם חלודה'. למרות שהאסתטיקה נחותה במקצת ממוצרי סוגר אחרים, היא ידידותית לסביבה, בעלות נמוכה והתכונה נטולת תחזוקה יושמה גם בפרויקטים רבים.
יישום מוצרים
בדיקת מוצר
אריזה ומשלוח
מבחן קריאטיפיקאט
תמונות תערוכה
מקרה ביקור לקוחות
צוותי gNEE
פלדה GNEE
אָנוּפלדה GNEEיערוך בדיקות שונות על המוצרים, כגון בדיקת ניקוב, בדיקת כיפוף, בדיקת עובי ציפוי וכו'. אנו מקבלים גם בדיקות איכות של צד שלישי, כגון SGS, ISO{1}}, BV, CE, CCIC בדיקת סחורות, ועוד. בנוסף, נוכל לספק גם שירותי עיבוד עמוק, כגון חיתוך, חיתוך, פרופילים, ניקוב, כיפוף וכו'.
