מילות מפתח(סוג צינור): צינור פלדה מרותך, צינור מרותך התנגדות חשמלית, צינור פלדה ספירלה, צינור מרותך קשת שקוע אורכי

גוֹדֶל:①ERW צינור פלדה: OD: 21.3 מ"מ ~ 660 מ"מ; WT: 1 מ"מ ~ 17.5 מ"מ; אורך: 0.5 מטר ~ 22 מטר

②LSAW צינור פלדה: OD: 406 מ"מ ~ 1422 מ"מ; WT: 6.4 מ"מ ~ 44.5 מ"מ; אורך: 5 מ"מ ~ 12 מ"מ

③ צינור פלדה SSAW: OD: 219.1 מ"מ ~ 3500 מ"מ; WT: 6 מ"מ ~ 25 מ"מ (עד 1 אינץ'); אורך: 6 מ"מ ~ 18 מ"מ, SRL, DRL

תקן וכיתה:ASTM A53, Grade A/B/C,API 5L,PSL1,PSL2,GR.B/X42-X80,ASTM A795,ASTM A135,ASTM A252,GR.1/2/3,AWWA C200

מסתיים:קצוות מרובעים/קצוות רגילים, קצוות רגילים, קצוות משופעים, קצוות עם הברגה

מְסִירָה:בתוך 10-30 ימים ותלוי בכמות ההזמנה שלך

תַשְׁלוּם:TT, LC , OA , D/P

אֲרִיזָה:צרור/בתפזורת, פקקי פלסטיק מחוברים, נייר אטום למים

נוֹהָג:משמש להעברת נוזלים, תמיכה מבנית בבנייה תעשייתית, ייצור ציוד, צינור למניעת שריפות

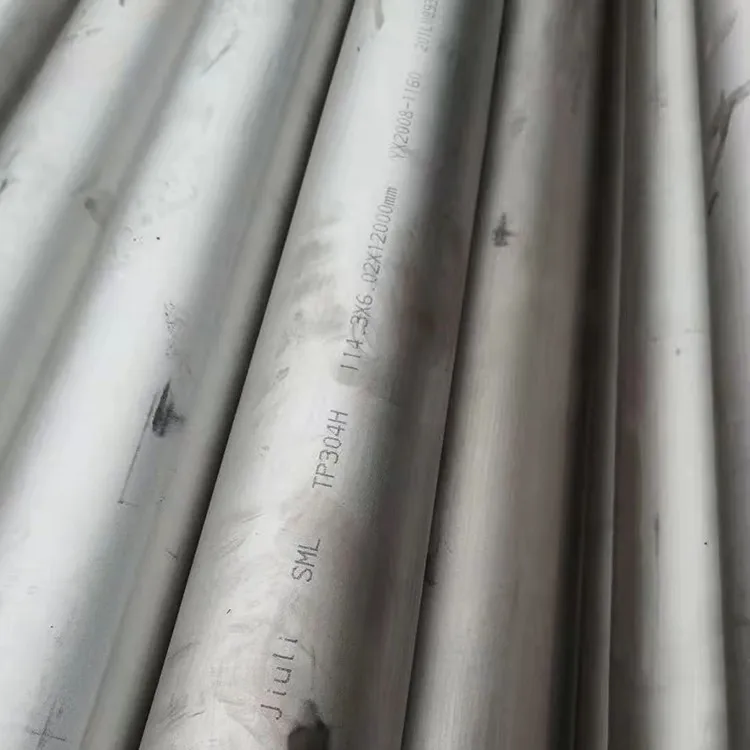

מהו צינור פלדה מרותך

צינור פלדה מרותך נוצר באמצעות לוחות פלדה שטוחים או פסי פלדה, ותהליך הייצור שלו יוצר תפרים בגופו. באופן ספציפי, כאשר מייצרים צינורות פלדה מרותכים, לוחית פלדה או פס פלדה מכופפים ולאחר מכן מרותכים לצורת צינור עגולה, מסורתית או צורה מרובעת. צינור LSAW, צינור SSAW וצינור ERW הם כולם צינורות פלדה מרותכים ומסווגים על סמך שיטת הריתוך. לדוגמה, צינור LSAW מרותך לאורך, וצינור SSAW מרותך בספירלה. צינור ERW מרותך בהתנגדות חשמלית, מה שמביא לתפר העובר במקביל לאורך גוף הצינור.

▇ ▍צינור פלדה ERW

צינורות מרותכים בתדירות גבוהה הם בדרך כלל חריצים ישרים, אך צינורות פלדה מרותכים עם חריצים לא בהכרח מרותכים בתדירות גבוהה. צינור הפלדה המרותך בעל התנגדות ישרה בתדר גבוה נוצר על ידי אפקט העור והשפעת הקרבה של הזרם בתדר גבוה לאחר יצירת לוחית הסליל המגולגל חם על ידי מכונת הדפוס, וקצה הצינור ריק הוא מחומם ונמס, וריתוך בלחץ מתבצע תחת פעולת רולר הלחיצה למימוש הייצור. צינור הפלדה המרותך בתדר גבוה שונה מתהליך ריתוך הצינור המרותך הרגיל. הריתוך עשוי מחומר הבסיס של גוף רצועת הפלדה, והחוזק המכני טוב יותר מזה של הצינור המרותך הכללי. המשטח חלק, דיוק גבוה, עלות נמוכה, ובעל גובה תפר ריתוך נמוך, מה שמועיל לציפוי של ציפוי אנטי קורוזיה 3PE.

מוּצָר:	ERW (Electric Resistance Welded) צינור פלדה, צינור HFW, צינור שחור ERW
בַּקָשָׁה:	משמש להעברת שמן/גז/מים, ייצור מכונות
גוֹדֶל:	OD: 21.3-660מ"מ
	WT: 1.0-20מ"מ
	אורך: 5.8/6/11.8/12 מ'
תקן צינור:	API 5L PSL1/PSL2 Gr.A,Gr.B,X42,X46,X52,X56,X60,X65,X70
	ASTM A53/A252/A500/A178/A135
	EN10210/EN10219/EN10217/EN10208/EN10297
	JIS G3441/G3444/G3445/G3452/G3454/G3456
	BS1387/AS1163

▇ ▍צינור פלדה LSAW

מרותך קשת שקועה אורכית מיוצר על ידי שימוש בצלחת אחת בינונית ועבה כחומר הגלם, לחיצה (גלגול) של לוח הפלדה בתבנית או במכונת יצירה לריק של צינור, באמצעות ריתוך קשת שקוע דו צדדי, והרחבת הקוטר. ניתן לכוונן את כמות הזנת לוח הפלדה באופן אוטומטי בהתאם לדרגות פלדה שונות, עובי דופן ורוחב לוחות. יחד עם זאת, פונקציית פיצוי העיוות מונעת ביעילות את ההשפעות השליליות של עיוות עובש על הצורה ומבטיחה את השטיחות של כל האורך של לוח הפלדה במהלך תהליך הלחיצה. שלב ההזנה אחיד במהלך היצירה, מה שמבטיח את העגלגלות של ריק הצינור ואת השטיחות של קצה הריתוך. למוצר המוגמר יש מגוון רחב של מפרטים, ולריתוך יש קשיחות טובה, פלסטיות, אחידות וקומפקטיות. יש לו את היתרונות של קוטר צינור גדול, עובי דופן הצינור, עמידות בלחץ גבוה, עמידות בטמפרטורה נמוכה ועמידות בפני קורוזיה חזקה.

מוּצָר:	צינור LSAW, צינור EFW
בַּקָשָׁה:	משמש לתמסורת נפט/גז/מים, הנדסה/פרויקטים מחוץ לחוף.
גוֹדֶל:	OD: 219 מ"מ-1625 מ"מ
	WT: 7-50מ"מ
	אורך: 5.8/6/11.8/12 מ'
תקן צינור:	API 5L PSL1/PSL2 Gr.A,Gr.B,X42,X46,X52,X56,X60,X65,X70
	ASTM A53/A252/A500/A672/A691/A139
	EN10210/EN10219/EN10217/EN10208/EN10297
	AS1163/JIS G3457

▇ ▍צינור פלדה SSAW

צינורות מרותכים ספירליים נוצרים באמצעות לוחות צרים יותר או סלילים מגולגלים חמים, מה שמוריד את עלויות הייצור שלהם באופן משמעותי. קו הריתוך צורה כמו סליל. תהליך הריתוך הספירלי מאפשר ייצור של צינורות בקוטר גדול המתאימים להובלת כמויות גדולות של נפט וגז. כמה צינורות SSAW היו מוגבלים היסטורית ליישומים בלחץ נמוך.

מוּצָר:	צינור SSAW, צינור SAWH, צינור פלדה ספירלה
בַּקָשָׁה:	משמש להעברת נפט/גז/מים, חלקי בנייה ומבנה
גוֹדֶל:	OD: 219 מ"מ-4064 מ"מ
	WT: 3.2-40מ"מ
	אורך: 5.8/6/11.8/12 מ'
תקן צינור:	API 5L PSL1/PSL2 Gr.A,Gr.B,X42,X46,X52,X56,X60,X65,X70
	ASTM A53/A252/A500
	EN10219/EN10208/EN10297
	JIS G3457

מפרט מוצר וגודל

שם המוצר	תקן מנהלים	מימד (מ"מ)	קוד פלדה / דרגת פלדה
יְצִיקָה	API 5CT	Ø48.3~273 x WT2.77~11.43	J55, K55, N80, L80
צִנוּר	API 5CT	Ø48.3~273 x WT2.77~11.43	J55, K55, N80, L80, H40
צינורות קו	API 5L	Ø60.3~273.1 x WT2.77~12.7	A25, A, B, X42, X46, X52, X56, X60, X65, X70, X80
צינורות פלדה מרותכים להתנגדות חשמלית	ASTM A135	Ø42.2~114.3 x WT2.11~2.63	A
ERW וצינורות פלדה מגולוונת בחום	ASTM A53	Ø21.3~273 x WT2.11~12.7	A, B
צינורות לשימוש כלונסאות	ASTM A252	Ø219.1~508 x WT3.6~12.7	גר.2, גר.3
צינורות למטרות מבניות כלליות	ASTM A500	Ø21.3~273 x WT2.11~12.7	גר.2, גר.3
צינורות מרובעים למטרות מבניות כלליות	ASTM A500	25 x 25~160 x 160 x WT1.2~8.0	פלדת פחמן
צינורות פלדה עם הברגה	DIN 2440	Ø21~164 x WT2.65~4.85	פלדת פחמן
צינורות פלדה מוברגים ושקעים	BS 1387	Ø21.4~113.9 x WT2~3.6	פלדת פחמן
צינורות פיגומים	EN 39	Ø48.3 x WT3.2~4	פלדת פחמן
צינורות פלדת פחמן למטרות מבנה כללי	JIS G3444	Ø21.7~216.3 x WT2.0~6.0	פלדת פחמן
צינורות פלדת פחמן למטרת מבנה מכונה	JIS G3445	Ø15~76 x WT0.7~3.0	STKM11A, STKM13A
צינורות פלדת פחמן לצנרת רגילה	JIS G3452	Ø21.9~216.3 x WT2.8~5.8	פלדת פחמן
צינורות פלדת פחמן לשירות לחץ	JIS G3454	Ø21.7~216.3 x WT2.8~7.1	פלדת פחמן
צינורות פלדה קשיחים מפלדת פחמן	JIS G8305	Ø21~113.4 x WT1.2~3.5	G16~G104, C19~C75, E19~E75
צינורות מלבניים מפלדת פחמן למבנה כללי	JIS G3466	16 x 16~150 x 150 x WT0.7~6	פלדת פחמן

הרכב כימי ומאפיינים מכניים של צינור פלדה LSAW

תֶקֶן	צִיוּן	הרכב כימי (מקסימום)%					מאפיינים מכניים (דקות)
תֶקֶן	צִיוּן	C	Mn	סִי	S	P	חוזק תשואה (Mpa)	חוזק מתיחה (Mpa)
GB/T700-2006	A	0.22	1.4	0.35	0.050	0.045	235	370
	B	0.2	1.4	0.35	0.045	0.045	235	370
	C	0.17	1.4	0.35	0.040	0.040	235	370
	D	0.17	1.4	0.35	0.035	0.035	235	370
GB/T1591-2009	A	0.2	1.7	0.5	0.035	0.035	345	470
	B	0.2	1.7	0.5	0.030	0.030	345	470
	C	0.2	1.7	0.5	0.030	0.030	345	470
BS En10025	S235JR	0.17	1.4	-	0.035	0.035	235	360
	S275JR	0.21	1.5	-	0.035	0.035	275	410
	S355JR	0.24	1.6	-	0.035	0.035	355	470
DIN 17100	ST37-2	0.2	-	-	0.050	0.050	225	340
	ST44-2	0.21	-	-	0.050	0.050	265	410
	ST52-3	0.2	1.6	0.55	0.040	0.040	345	490
JIS G3101	SS400	-	-	-	0.050	0.050	235	400
JIS G3101	SS490	-	-	-	0.050	0.050	275	490
API 5L PSL1	A	0.22	0.9	-	0.03	0.03	210	335
	B	0.26	1.2	-	0.03	0.03	245	415
	X42	0.26	1.3	-	0.03	0.03	290	415
	X46	0.26	1.4	-	0.03	0.03	320	435
	X52	0.26	1.4	-	0.03	0.03	360	460
	X56	0.26	1.1	-	0.03	0.03	390	490
	X60	0.26	1.4	-	0.03	0.03	415	520
	X65	0.26	1.45	-	0.03	0.03	450	535
	X70	0.26	1.65	-	0.03	0.03	585	570
