תיאור מוצר כללי

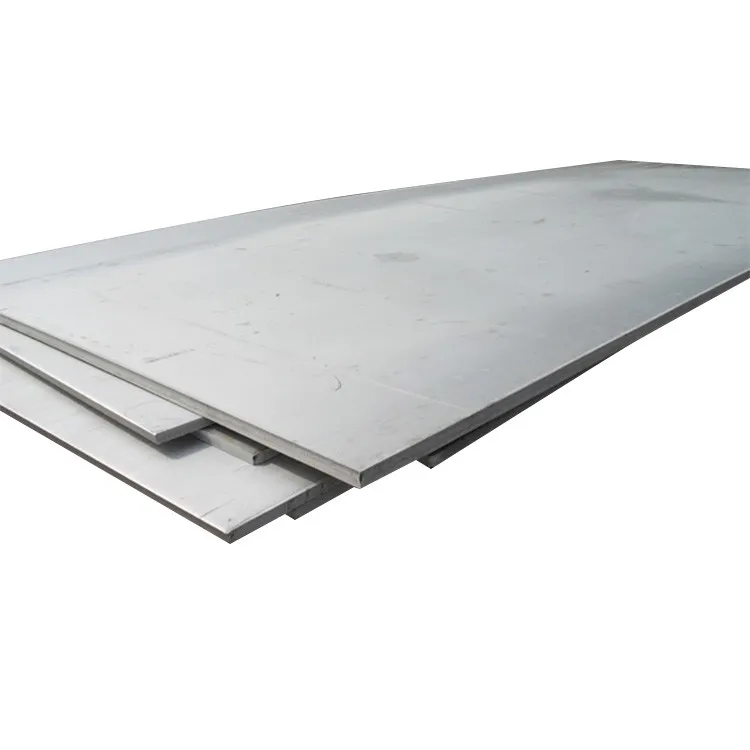

ה-ASTM A709 הוא המפרט הסטנדרטי לפלדה מבנית לגשרים וכולל פחמן, סגסוגת נמוכה בעלת חוזק גבוה ופלדות סגסוגת מרווה ומחוסמת המשמשות כלוחות מבניות בבניית גשרים. מבין חמש הציונים ש-SSAB מציע, לשלוש כיתות יש ASTM G101 מדד עמידות בפני קורוזיה אטמוספרי משופר של גדול מ- או שווה ל-6.0.
מידות זמינות
הסתר/הצג עמודות ספציפיות ערוך
| צִיוּן | עוֹבִי (ב) |
רוֹחַב (ב) |
מֶשֶׁך (ב) |
|---|---|---|---|
| 36 | 0.1875 - 3.00 | 72 - 120 | 240 - 1200 |
| 36T | 0.1875 - 3.00 | 72 - 120 | 240 - 1200 |
| 36F | 0.1875 - 2.00 | 72 - 120 | 240 - 1200 |
רוֹחַב:נא לברר לגבי רוחב צלחות של פחות מ-72 אינץ' ומעל 120 אינץ'. שאל לגבי רוחבים של יותר מ-96 אינץ' עבור עוביים של פחות מ-0.250 אינץ'.
מֶשֶׁך:נא לברר לגבי אורכי צלחות הגדולים מהמקסימום המפורטים. אורך הצלחת עשוי להיות מוגבל על ידי משקל צלחת אינדיבידואלי מרבי של 66,000 פאונד. אורך צלחת מקסימום של 960 אינץ' עבור עוביים של פחות מ-7/16 אינץ'.
מאפיינים מכניים
בדיקת מתיחה מתבצעת בכיוון הרוחבי לפי דרישות ASTM A370.
הסתר/הצג עמודות ספציפיות ערוך
| צִיוּן | עוֹבִי (ב) |
חוזק תשואה1) (MIN ksi) |
חוזק מתיחה (קסי) |
התארכות ב-2 אינץ'2) (MIN%) |
התארכות ב-8 אינץ'2) (MIN%) |
|---|---|---|---|---|---|
| 36 | 0.1875 - 3.00 | 36 | 58 - 80 | 23 | 20 |
| 36T | 0.1875 - 3.00 | 36 | 58 - 80 | 23 | 20 |
| 36F | 0.1875 - 3.00 | 36 | 58 - 80 | 23 | 20 |
1)חוזק התפוקה נמדד כ-{{0}}.2% היסט או הרחבה של 0.5% תחת עומס.
2)עבור צלחות רחבות מ-24 אינץ', דרישת ההתארכות מופחתת בשני נקודות אחוז. ראה התאמות דרישת התארכות בסעיף בדיקת מתח במפרט ASTM A6.
מאפייני השפעה
הסתר/הצג עמודות ספציפיות ערוך
| צִיוּן | עוֹבִי (ב) |
MIN אורכי ממוצע אנרגיה1) (ft-lbs) |
ערך אינדיבידואלי אורכי מינימלי1) (ft-lbs) |
טמפרטורת בדיקה של אזור 1 | טמפרטורת בדיקה של אזור 2 | טמפרטורת בדיקה של אזור 3 |
|---|---|---|---|---|---|---|
| 36F | 0.1875 - 2.00 | 25 | - | 70 oF | 40 oF | 10 oF |
| 36T | 0.1875 - 3.00 | 15 | 20 | 70 oF | 40 oF | 10 oF |
| צִיוּן | עוֹבִי (ב) |
MIN אורכי ממוצע אנרגיה1) (ft-lbs) |
ערך אינדיבידואלי אורכי מינימלי1) (ft-lbs) |
טמפרטורת בדיקה של אזור 1 | טמפרטורת בדיקה של אזור 2 | טמפרטורת בדיקה של אזור 3 |
|---|
1)בדיקת השפעה של CVN בהתאם ל-ASTM A673.
נא לברר לגבי הזמנות הדורשות בדיקת השפעה של CVN.
הרכב כימי
הסתר/הצג עמודות ספציפיות ערוך
| עובי (in) | C 1) (מקסימום משקל %) |
MN 1) (% משקל |
P (מקסימום משקל %) |
S (מקסימום משקל %) |
סִי (% משקל |
CU 2) (MIN משקל %) |
|---|---|---|---|---|---|---|
| 0.1875 - 0.750 | 0.25 | - | 0.030 | 0.030 | 0.40 | 0.20 |
| 0.751 - 1.500 | 0.25 | 0.80 - 1.20 | 0.030 | 0.030 | 0.40 | 0.20 |
| 1.501 - 2.500 | 0.26 | 0.80 - 1.20 | 0.030 | 0.030 | 0.15 - 0.40 | 0.20 |
| 2.501 - 3.000 | 0.27 | 0.80 - 1.20 | 0.030 | 0.030 | 0.15 - 0.40 | 0.20 |
1)עבור כל הפחתה של {{0}}.01% מתחת למקסימום הפחמן שצוין, תותר עלייה של 0.06% מנגן מעל המקסימום שצוין עד למקסימום של 1.35%.
2)מינימום נחושת כאשר מצוין פלדת נחושת.
